کولینگ مرکز داده inrow cooling

Hot/Cold ROOM

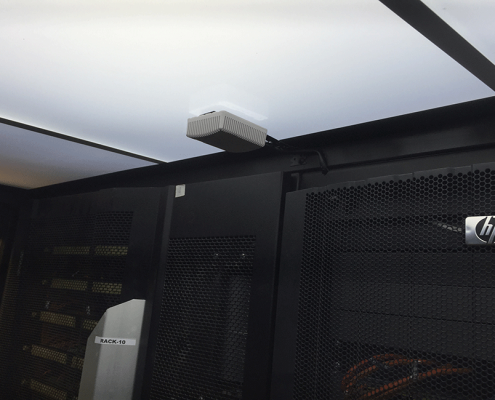

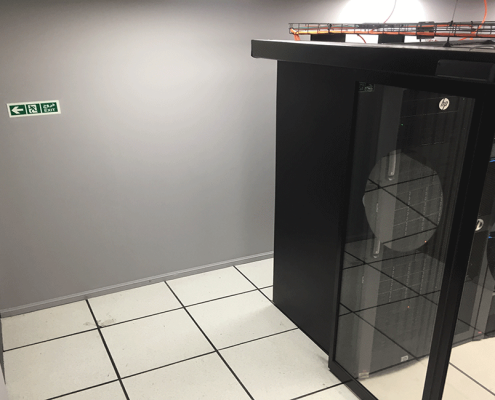

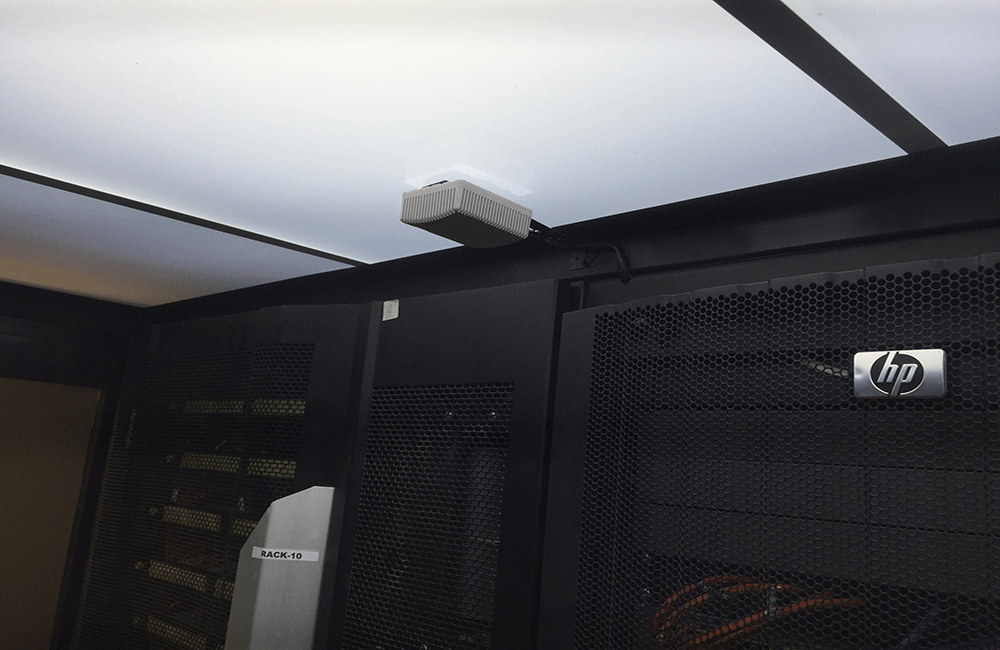

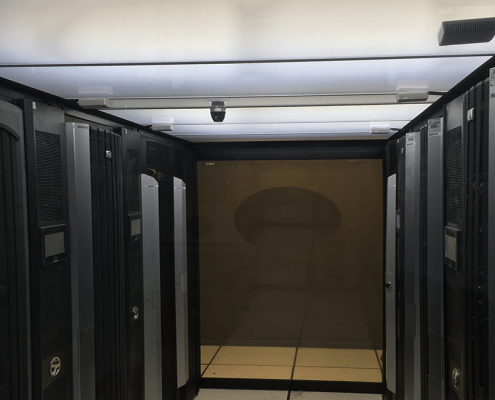

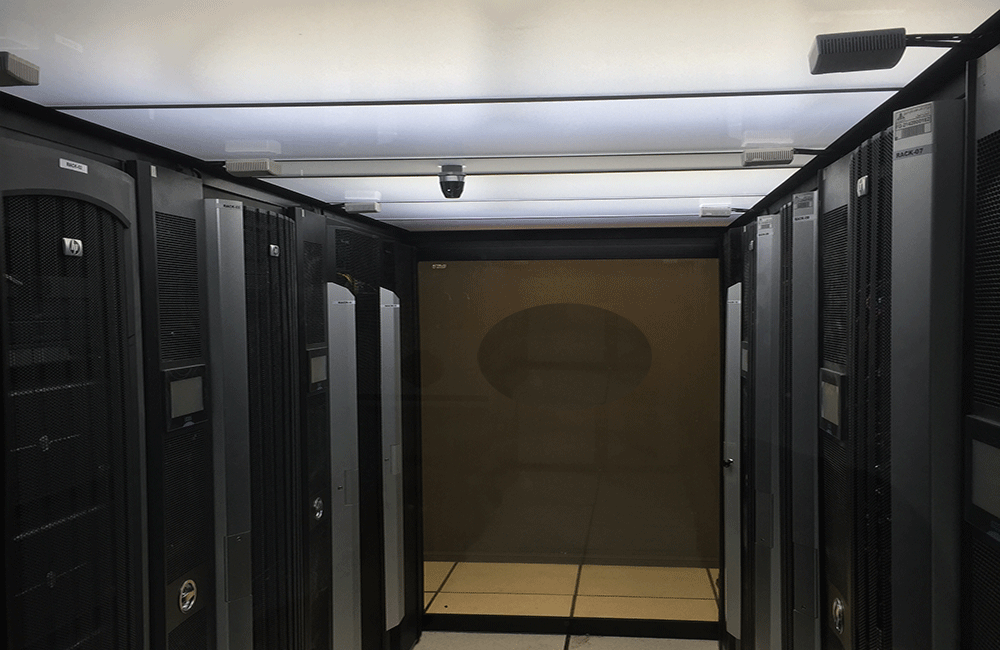

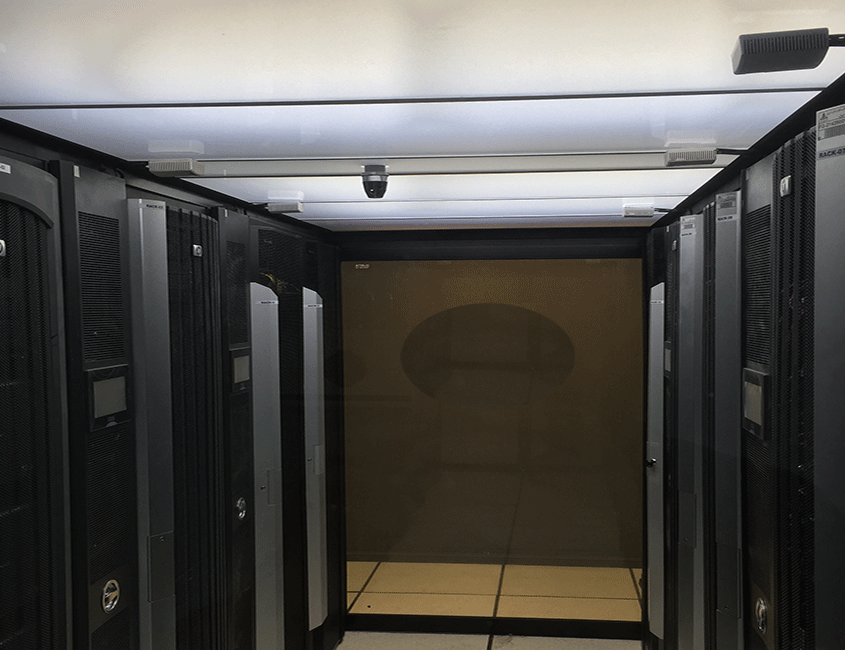

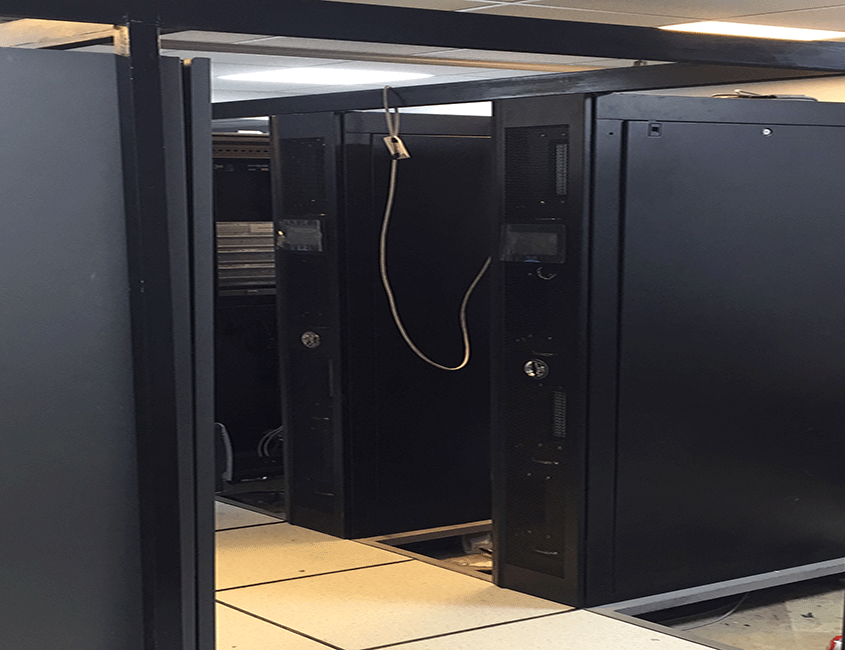

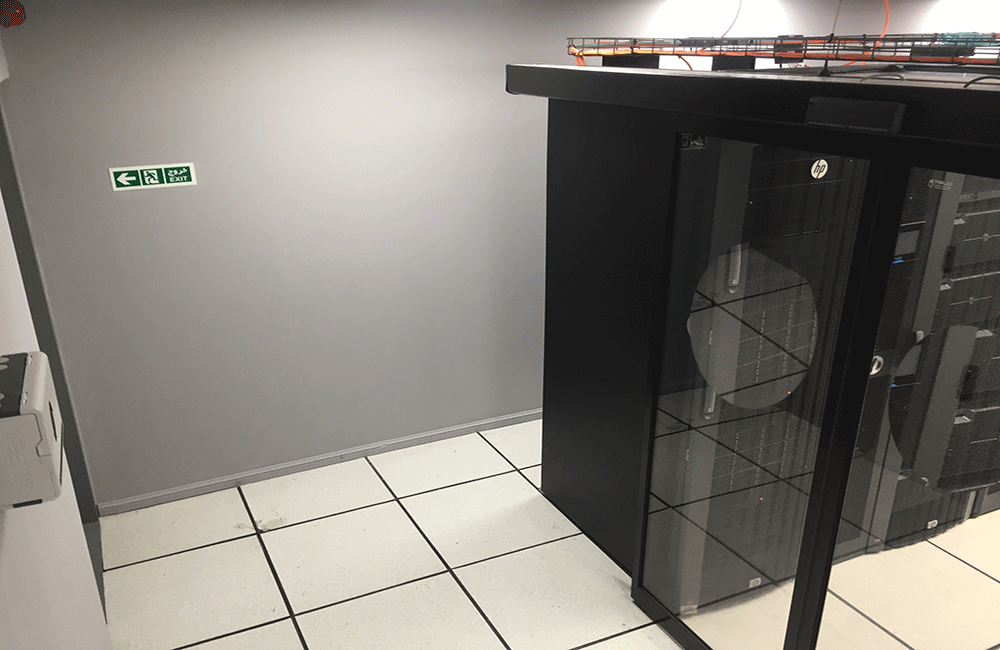

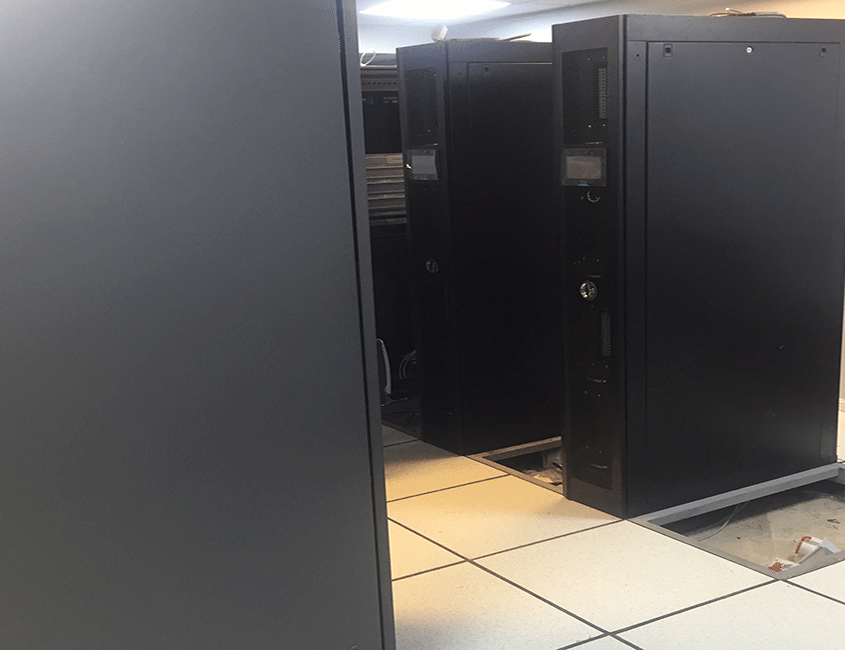

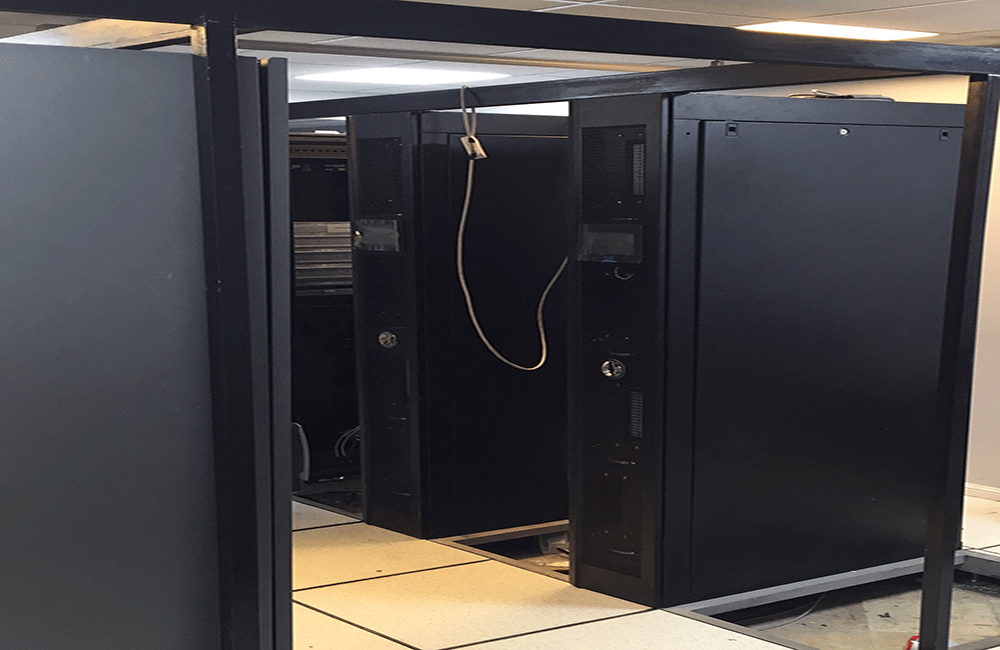

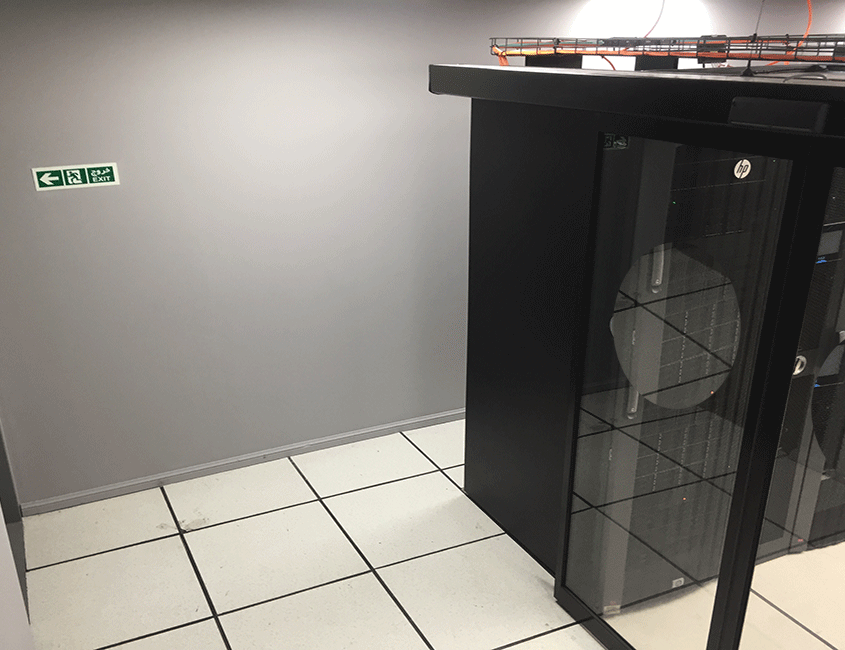

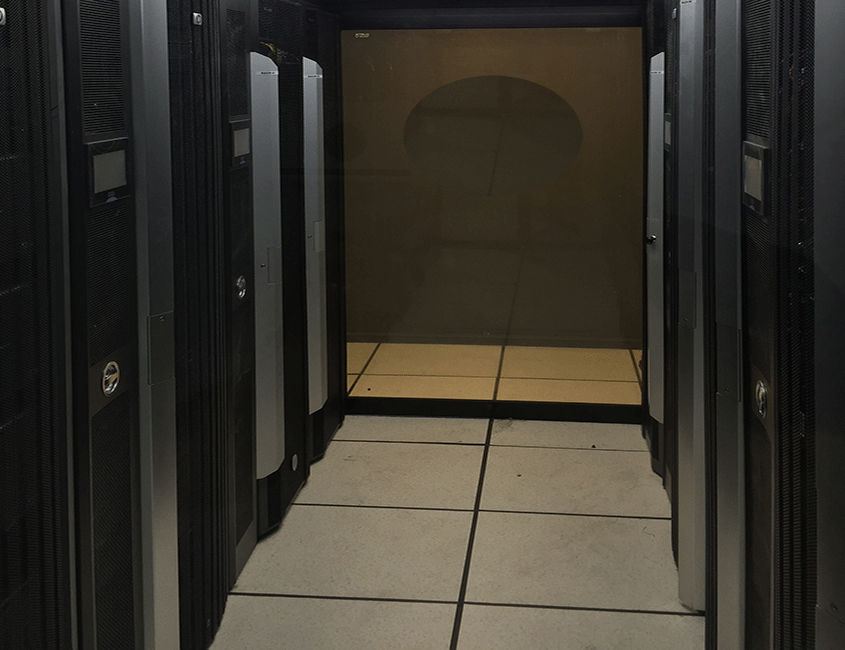

نمونه ای از اجرای اتاق سرد

در اتاق سرور رک ها چسبیده به هم چیده می شوند. پس از چینش رک ها یک راهرو در جلو رک و یک راهرو در پشت رک ها ایجاد می شود. بنا بر آنچه در بخش محل خن سازی اتاق سرور گفته شد راهروی جلویی رک ها سرد شده و به راهرو سرد معروف است

تولید هوای سرد و سیستم های خنک کننده مصرف انرژی بالایی را دارند. مقداری از هوای سرد تولید شده توسط تجهیزات به داخل رک ها کشیده شده و مقداری صرف سرد کردن محیط می گردد. پس هر چه بتوانیم محیط مورد نیاز برای خنک سازی را کوچک کنیم مصرف انرژی کمتری را خواهیم داشت. یکی از روشهای متداول ساختن اتاق سرد سرور است.

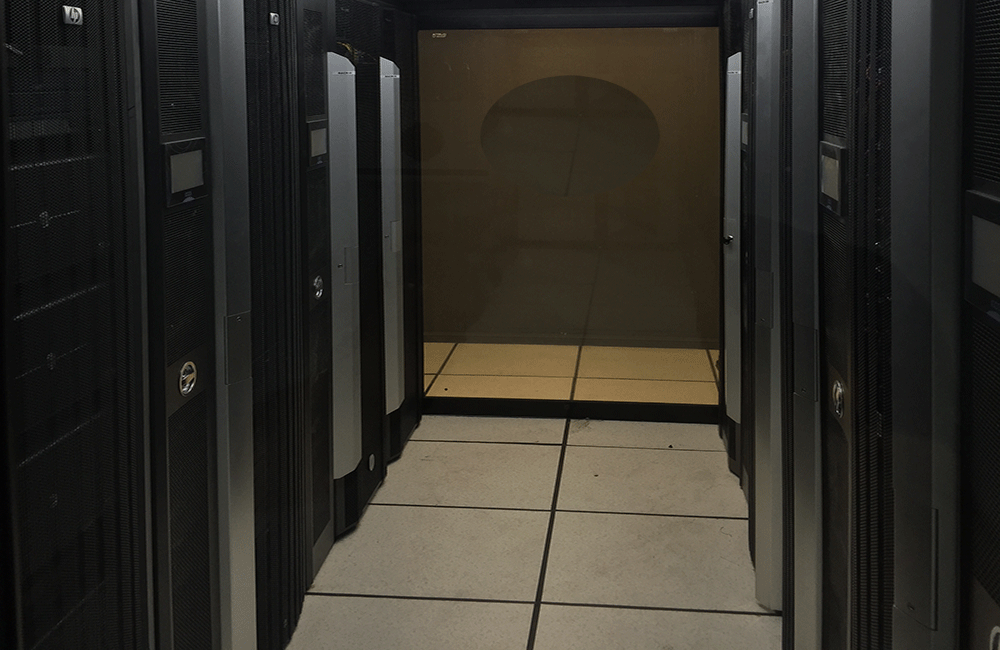

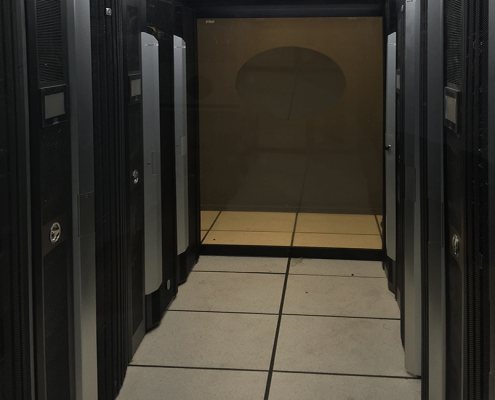

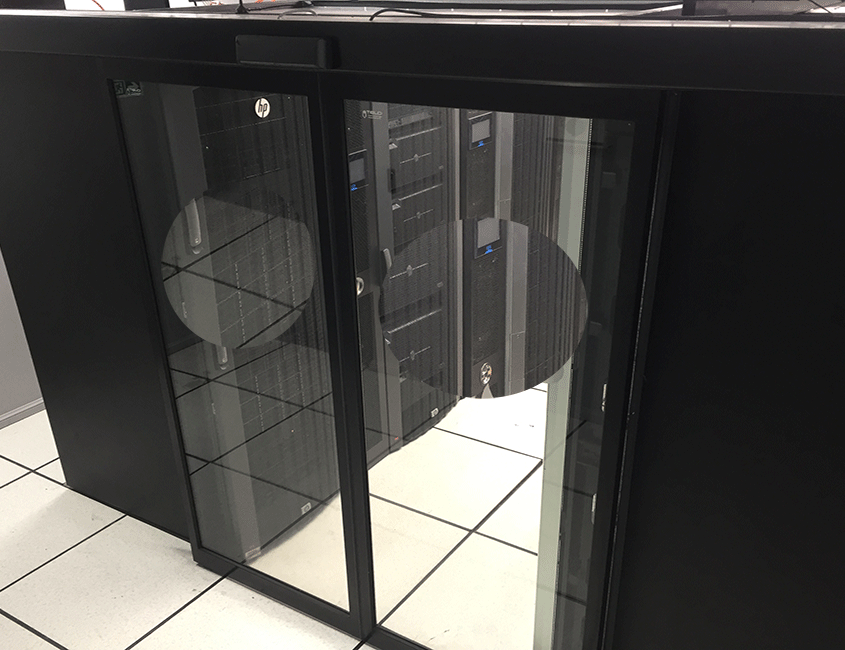

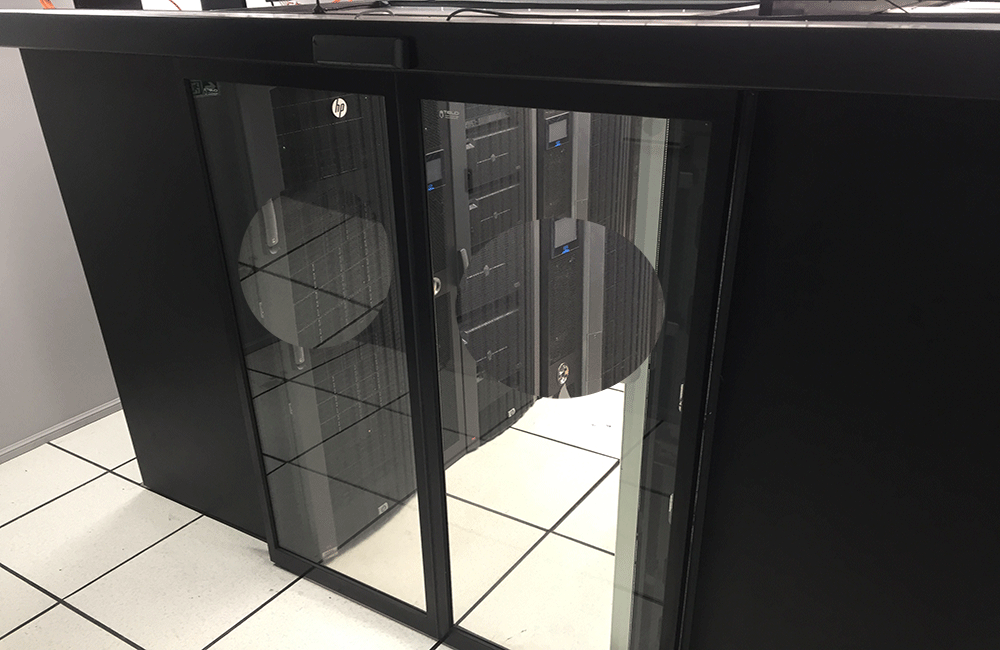

اتاق سرد سرور یک سازه عموما شیشه ای است که در اطراف رک ها می سازیم. قسمت های بالا و کناری رک ها توسط این سازه پوشیده شده و هوای سرد داخل آن محصور می گردد.

در راه اندازی سیستم خنک کننده اتاق سرور ابتدا باید ببینیم کدام قسمت را می بایست سرد نگه داریم. تجهیزات اتاق سرور مانند سرورها دارای سیستم تهویه داخلی بوسیله فن می باشند. طراحی این فن ها بدین شکل انجام می شود که هوا را از جلو به داخل کشیده و از پشت دستگاه به بیرون می فرستند. با توجه به اینکه جلوی دستگاه ها رو به جلو رک بسته می شوند پس قسمتی که می بایست سرد شود قسمت جلوی رک می باشد. هوای خنک از قسمت جلو به داخل کشیده شده و هوای گرم از پشت خارج می شود.

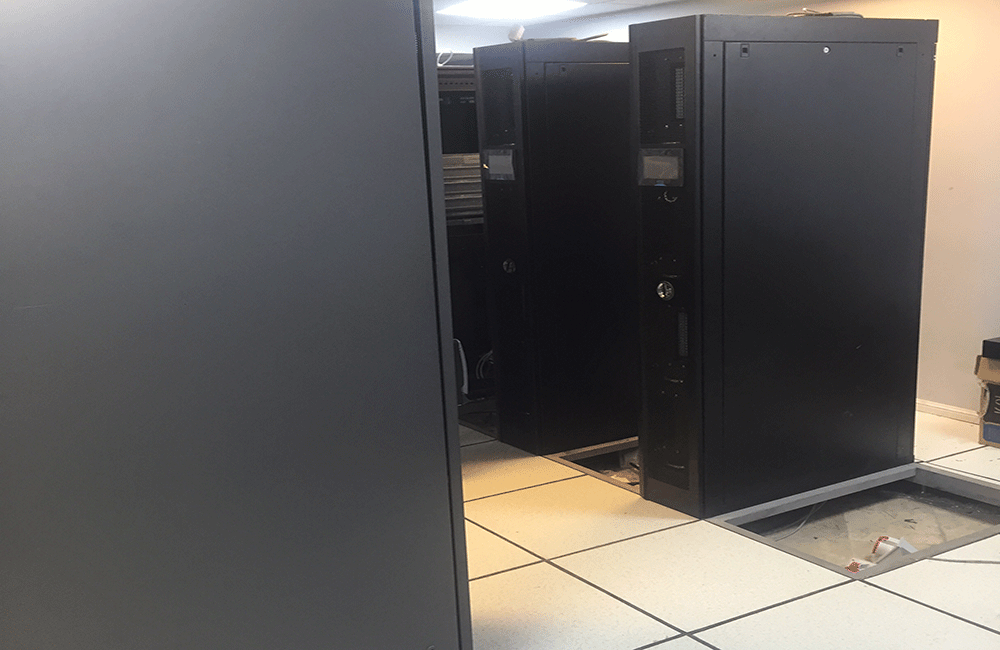

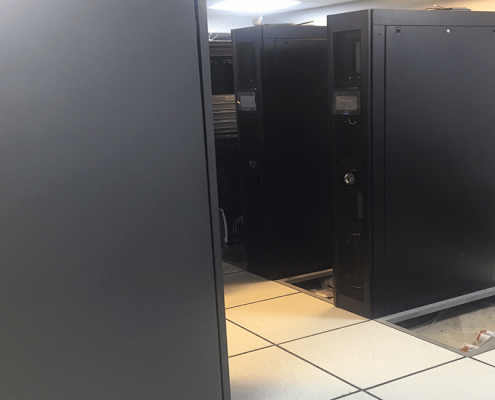

در این روش پنل های تهویه ایستاده بین رک ها قرار می گیرد. این پنل ها برای زیبایی بیشتر به شکل و هم قد و رنگ رک ها ساخته می شود. این پنل هوای سرد تولید شده را به جلوی رک ها می فرستد. همچنین هوای گرم را از پشت رک ها به داخل کشیده و به بیرون منتقل می کند.
